Práctica 9 (Arduino)

Lo primero que debemos hacer es realizar la prueba del circuito TEA5767 y así luego añadir el sketch.
Una vez añaido el sketch, tendríamos que comprobar si aún funciona y si es así cambiarlo por otro valor de amisora (en este caso tenía 93.0 antes de cambiarlo).
En este aparatado debíamos de conectar el potenciómetro a la placa arduino, y conectarlo a los pines de alimentación de 5V, a masa GND, y a el pin A0.
En la ultima practica debíamos de unir la practica anterior a una pantalla de lectura, y descargar el sketch con nombre LiquidCrystal, y tuve el problema de que no me funcionaba el sketch.

Redes Inalámbricas

Práctica REDES INALÁMBRICAS

Crea en tu blog una entrada llamada REDES INALÁMBRICAS en la que pondremos lo siguiente:*  Haz una foto al router que tienes en casa para conectarte a Internet y súbela, indica la marca y modelo del aparato y cúal es el operador. Busca información sobre dicho aparato y haz un resumen de sus características.*  Busca información sobre como acceder al router para ver su configuración (en caso de que puedas acceder no cambies nada)*  Instala en tú móvil la aplicación Network Analizer y busca las redes inalámbricas  disponibles, haz cuatro capturas de pantalla dos en la banda de 2,4 GHz (una en modo gráfico y otra en modo texto) y otras dos en la banda de 5 GHz (una en modo gráfico yotra en modo texto) y súbelas al blog.*  Comprueba que sale la red a la que estás conectado. ¿Es la más potente? ¿Hay más redes en el mismo canal?

Router de casa:

El router que hay en mi casa es de la marca tp-link, modelo TL-WR841N(TPD), del operador Redytel.

CARACTERÍSTICAS:

El TL-WR841N es un dispositivo que integra un switch de 4 puertos y un router para compartir la conexión a Internet. Gracias a su tecnología MIMO 2T2R, el TL-WR841N ofrece unas prestaciones excepcionales y avanzadas que lo convierten en el equipo ideal para la transmisión de vídeo en HD, llamadas VoIP y juegos online. Además de su estilizado y elegante diseño, incorpora el botón WPS para una configuración rápida de seguridad y es compatible con el estándar de encriptación WPA2, diseñado para proteger a la red de ataques externos.

ACCEDER A LA CONFIGURACIÓN DEL ROUTER:

Desde cualquier dispositivo se puede acceder, sólo hay que conectarse por cable o por WI-FI al internet que transmite este punto de acceso. Y ahí acceder a un navegador y ahí poner la IP del router. Luego nos sale la configuración y ahí podemos cambiar ciertos parámetros y ajustes del router.

NETWORK ANALYZER:

¿ES LAS MÁS POTENTE?:

Sí.

¿HAY MÁS REDES EN LA MISMA BANDA?:

Si.

Ejercicio 9 IRC

EJERCICIO 9

1. Dibujar la instalación para la distribución de señal de televisión terrestre, de un edificio de 5 plantas con 2 pisos por planta. Tomad una distancia de 3 m entre plantas, 5 m entre la planta superior y la cabecera y 10 m desde el registro de cada planta hasta la toma en el interior de cada vivienda.

2. Realizar un listado de los materiales necesarios para realizar la instalación (Haz una tabla indicando la referencia de los elementos utilizados del catálogo de Televes, y el número de unidades de cada uno de ellos).

3. Indica las características de los componentes elegidos (entradas, salidas, atenuación, etc..).

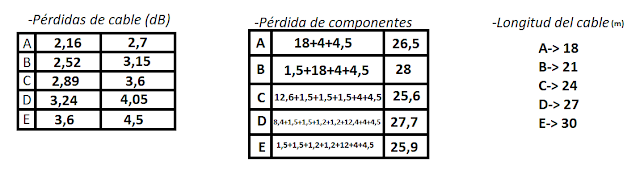

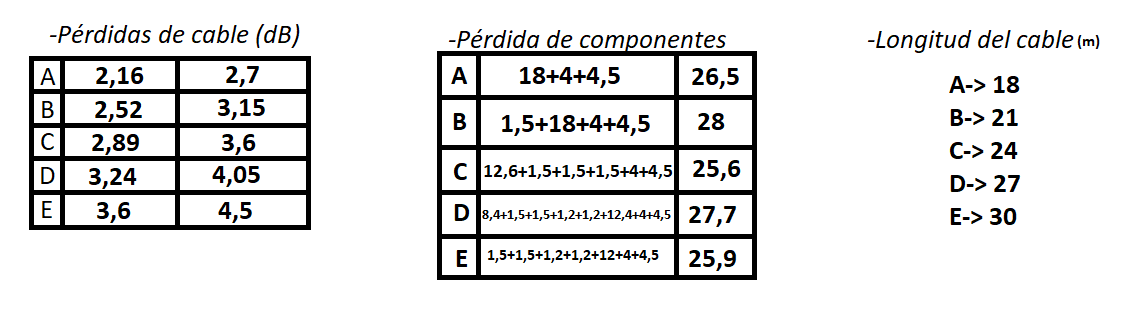

4. Calcular las pérdidas que tendremos en cada una de las tomas.

5. Indicar en qué tomas tendremos mayor y menor atenuación.

6. Si en la cabecera tenemos una señal de 105 dBμV, calcular la señal máxima y mínima en las tomas, indicando cúales son dichas tomas.

Práctica 8 IRC

PRACTICA 8: CONECTORES.

1.- Conector BNC:

Ofrece una rápida conexión/desconexión de los cables coaxiales, el conector macho tiene una corona giratoria la cual permite el cierre de bayoneta, lo que hace un cierre más seguro.

2.- PL-259:

Tiene dos partes importantes:
-El conector.
-La cubierta de metal, permite enroscarlo en el conector de la radio, la cubierta puede girar alrededor del conector central.

3.- IEC:


Son conectores de tres clavijas rectangulares.

4.- MMCX:

Se componen de un cuerpo de latón y con un contacto central chapado en oro, es una serie de conector micro-miniatura con un mecanismo a presión que ofrece flexibilidad en diseños para PCB al permitir una rotación de 360 grados.

5.- F:

Es un conector de cable coaxial, sus usos más comunes son en televisión terrestre por antena aérea, televisión por cable y radio.

6.- N:

Son conectores roscados para cable coaxial funcionando dentro de especificaciones hasta los 11 GHz.

7.- TNC:

Es una versión con rosca del conector BNC, tiene una impedancia de 50 ohmios, y el margen de frecuencia seria de hasta los 11 GHz.

8.- SMA:
Es tipo de conector roscado para cable coaxial utilizado en microondas, antenas externas para módem y celulares​, útil hasta una frecuencia de 33 GHz.

9.- SMB:
Los conectores SMB son más pequeños que los conectores SMA. Cuentan con un acoplamiento a presión y están disponibles en impedancia de 50 Ω o 75 Ω.
