Práctica 13 IRDT

A PESAR DE QUE DANIEL REYERO SUBIERA LA PRÁCTICA 13 EN SU BLOG, VOY A HACERLA BIEN EN ESTE:

*Compartir archivos e impresoras en Windows*

1. Compartir una carpeta en la máquina virtual de Windows 7.
 [Inicia sesión en la máquina virtual de Windows 7 (esta actuará como servidor)].

*Haz clic en Inicio, y luego en Panel de control.
*En la ventana del Panel de control, haz clic en Redes e Internet.

*Haz clic en Centro de redes y recursos compartidos.

*Haz clic en Cambiar configuración de uso compartido avanzado.

*Marca la opción Activar el uso compartido de archivos e impresoras, y haz clic en Guardar Cambios.

*Crearemos una carpeta en el disco C: llamada Compartir y dentro de ella un archivo de texto.




Una vez creada la carpeta vamos a compartirla, para ello seguiremos los siguientes pasos:

*Con el explorador de Windows elegiremos el disco C y ahí sin entrar dentro de la carpeta, haga clic con el botón derecho del ratón sobre la carpeta, y seleccione la opción Propiedades y la pestaña Compartir, dónde debe marcar el botón Uso compartido avanzado....

*Tras pedirle por seguridad una confirmación (responda afirmativamente) se abrirá una nueva ventana titulada Uso compartido avanzado. Haga clic en la casilla Compartir esta carpeta.

*El nombre de la carpeta en su disco duro, y el nombre con el que será compartida en red no son iguales (no es necesario que lo sean, puede elegir un nombre diferente). Escriba en la casilla Nombre del recurso compartido el nombre con el que será compartida en red. Le recomendamos que no utilice signos, acentos ni espacios en blanco.
*Damos Aceptar en todas las ventanas y ya estará la carpeta compartida.



2. Acceso a la carpeta compartida desde otra máquina windows.
*Desde Windows XP en el explorador de archivos ponemos el nombre de la máquina (o la dirección IP) a la que vamos a acceder precedido de \\ y nos mostrará todos los recursos compartidos por dicha máquina.

*Desde Windows7, podemos seguir el mismo procedimiento que en Windows XP, o desde el explorador de archivos en la ventana izquierda buscamos la máquina que tiene el recurso compartido y pinchamos sobre ella.

*¿Qué puerto utiliza windows para compartir recursos?
El seleccionado de la imagen, el 445

3. Esconder la carpeta compartida Windows utiliza el símbolo de dolar $ para que las carpetas compartidas estén ocultas, de forma que sólo puedan acceder a ellas por la red local quien conozca el nombre del recurso compartido. El dolar se escribe en la casilla Nombre del recurso compartido como último carácter a la derecha, como por ejemplo, GEDEX$ (terminado en el signo dolar). Con el signo dolar conseguiremos que el recurso compartido no se muestre en la carpeta Red, Mis sitios de red ni Entorno de red de ningún equipo de su red local. Crear una carpeta en el disco C: de la máquina virtual de Windows 7 y compartirla de forma oculta y comprobar el funcionamiento.




4. Permisos de seguridad para elegir qué puede hacer cada usuario con la carpeta compartida Si cuado estamos en la ventana titulada Uso compartido avanzado del apartado 1, pulsamos el botón Permisos y se abrirá una nueva ventana, donde puede configurar exactamente qué usuarios de su red local podrán leer archivos y modificar archivos de esta carpeta compartida. Para no complicarse, observe que inicialmente Windows marca en la parte superior al grupo Todos (o Everyone en inglés), y en la parte inferior tiene marcadas las casillas que dan permisos de Cambiar y Leer en la columna Permitir. Si por ejemplo desea que sus usuarios sólo puedan Leer (pero no modificar o borrar los archivos) desmarcaría la casilla Cambiar, quedando marcada solo Leer. Si lo desea puede usar el botón Agregar... y realizar una configuración detallada diferente para cada usuario de su red local. Igualmente, puede usar la columna Denegar para prohibir a ciertos usuarios el acceso. Le aconsejamos especialmente que no use la columna Denegar, y que no otorgue permisos específicos diferentes a cada usuario, hasta que tenga mayor dominio de estas herramientas. Acepte y cierre las tres ventanas que tiene abiertas. Con esto ha terminado. Pasados unos segundos (o incluso minutos) el nuevo recurso estará visible en su red local.


Comprobar el funcionamiento de los permisos dando:
*Al acceder al recurso a través de la red intentaremos crear un nuevo archivo o modificar el existente. ¿Cúal es el resultado?
No se puede, sólo se puede leer.
*Cambiar, al acceder al recurso a través de la red intentaremos crear un nuevo archivo o modificar el existente.¿Cúal es el resultado?
Se puede modificar el existente pero crear uno nuevo.
*Control Total, al acceder al recurso a través de la red intentaremos crear un nuevo archivo o modificar el existente. ¿Cúal es el resultado?
Tenemos el control total, podemos modificar, añadir nuevo contenido y haceer todo lo que deseemos.



TENER EN CUENTA: Windows no permitirá que otros ordenadores se conecten si el usuario que lo intenta no tiene exactamente el mismo nombre y la misma contraseña en ambos ordenadores. Por ello, debe dar de alta a todos los usuarios de su red local en el ordenador donde ha compartido la carpeta de red.

Práctica 11 IRDT

                    Cableado horizontal del aula

Realizaremos el cableado que va desde el armario distribuidor o rack hasta los puestos de trabajo o rosetas; también, pondremos las tomas de corriente y los componentes del rack.

PASOS A SEGUIR:

1: Retiramos la puerta, la parte de abajo con las escobillas y los laterales del armario, para así trabajar con mayor comodidad.

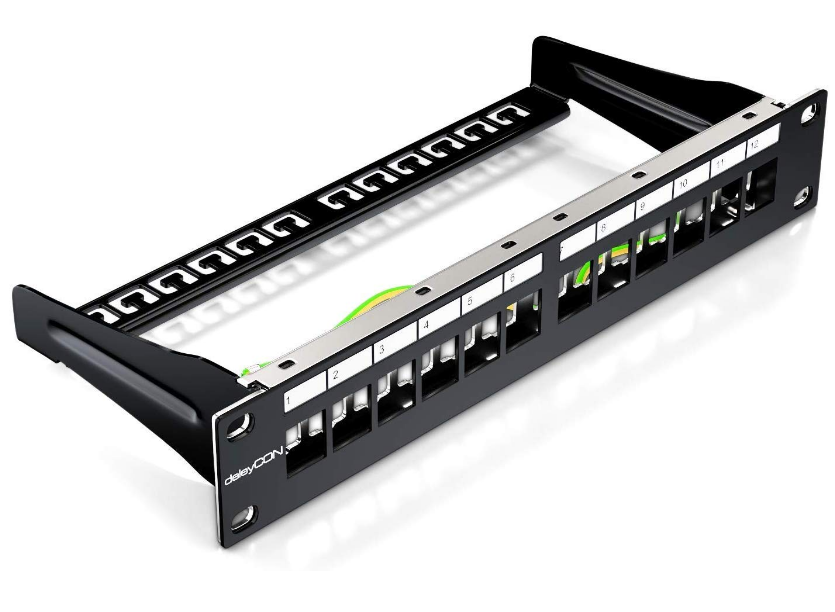

2: Buscamos un patch panel vacío, para después utilizarlo.

3: Cogemos cable y vamos cortando a la medida. El cálculo de la medida se realiza sumando la distancia del rack hasta las canaletas y de ahí hasta el equipo, se sumaria esa distancia y a mayores 3m (2m la coca del rack y 1m la coca del equipo que está en la toma). [Es importante enumerar e identificar los cables en las dos puntas al cortarlo]:

4: Colocamos en cable a lo largo de la canalización correspondiente. (De esto no hemos tomado foto)

5: Colocaremos el cable en el interior del rack de tal modo que siga la misma trayectoria que el resto de cables que salen por su lado y que no impida posteriormente colocar las tapas ni cerrar el rack.

Al pasar por ahí el cable luego lo colocaríamos de distinta manera.

6: Quitamos la funda protectora del cable unos 3-4 cm aprox en el extremo del rack. Tendremos cuidado de no eliminar el marcado del apartado 3, y si fuese necesario lo marcamos de nuevo (Al conectar los cables, en el patch panel ponemos la identificación de cada toma para tener identificados los cables, pero en caso de que se nos olvide podemos utilizar el comprobador)..

 Destrenzamos cada uno de los pares y colocamos cada uno en el lugar correspondiente del conector. Utilizaremos la normativa 568B.

Utilizaremos la herramienta de inserción (ponchadora)  para conectar los cables al patch panel. Apretaremos fuerte hasta que se oiga el click.

 Si el trozo de cablecillo sobrante no se suelta le daremos unas vueltas con la mano hasta que se suelte. Si algún cable queda mal insertado debemos sacarlo para poncharlo de nuevo. Para ello utilizaremos el gancho lateral de la ponchadora.

[La ponchadora en uno de los lados tiene una cuchilla que corta el cable sobrante, debemos colocarla adecuadamente para que la conexión quede bien hecha].

7: Antes de cerrar el rack dejaremos el cable perfectamente colocado.

(aqui)

8: Destrenzamos los cables y los colocamos en su orden y a su manera en la toma de usuario. Ahora necesitamos dos latiguillos en perfecto estado para comprobar el cableado que acabamos de instalar. Si hay algún fallo buscamos en que extremo está y lo solucionamos.

(Aqui)

9: En cuanto no haya fallos debemos parchear (conectar un latiguillo del patch panel al switch). El switch debe estar conectado a un router o a una toma que le de acceso a internet.

(Aqui)

10: Conectaremos la toma de usuario con un latiguillo a nuestro equipo para comprobar que tenemos acceso a internet.

PRÁCTICA 5 IRC

                       PRÁCTICA 5 (CONSTRUCCIÓN DE UNA EMISORA)

Para esta práctica necesitaremos los siguientes materiales:

3 Resistencias (marrón, negro, naranja), (rojo, violeta, naranja), (amarillo, violeta, marrón).
4 Condensadores (2X (10)), (2X(103)).
1 Transistor (2N3904( Es un NPN)).
1 Bobina (de 4 vueltas).
4 cables (Rojo y Negro (para la alimentación), El cable que da al conector TRS y el cable que utilizamos de antena).
1 Placa virgen.
5 Cachitos de placa virgen.

Una vez tengamos los materiales, procedemos a pegar los cachos de placa virgen en la placa virgen grande, de la siguiente manera:

Después de esto soldamos los componentes con cuidado y siguiendo el siguiente esquema:

Después de montar los componentes sobre la placa, conectamos esta a la alimentación y realizamos pruebas de funcionamiento y buscamos en que frecuencia emite la misma:

Una vez hecho todo eso ya estaría terminado, yo en casa le añadí el enganche de un juguete viejo, para así poder conectarle la pila, luego le hice una caja y quedó de la siguiente manera:

Después de las pruebas vimos que esta radio emitía en el 108, incluso un poco más, por lo tanto si tenemos alguna radio que `pille por encima del 108, lo escucharemos mejor.
